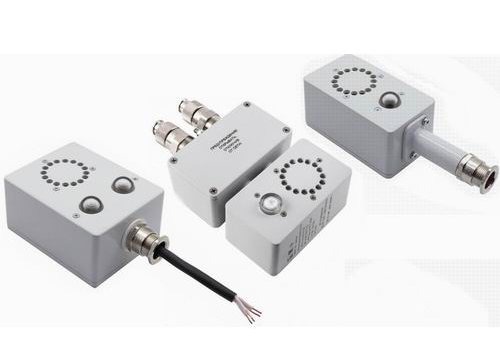

Оповещатели моделей ЕхО-С2, ЕхО-32 и ЕхО-К2

Оповещатели световые, звуковые и светозвуковые (комбинированные) взрывозащищенные моделей ЕхО-С2, ЕхО-32 и ЕхО-К2 (бывшее название ЕхОС-2, ЕхО3-2 и ЕхОК-2)



Оповещатели взрывозащищенные подразделяются на световые ЕхО-С, звуковые ЕхО-З и комбинированные (светозвуковые) ЕхО-К.

Оповещатели (сигнализаторы, посты) моделей ЕхО-С2, ЕхО-32 и ЕхО-К2 выполнены в алюминиевом корпусе и предназначены для подачи световых, звуковых и светозвуковых сигналов по различным алгоритмам во взрывоопасных средах.

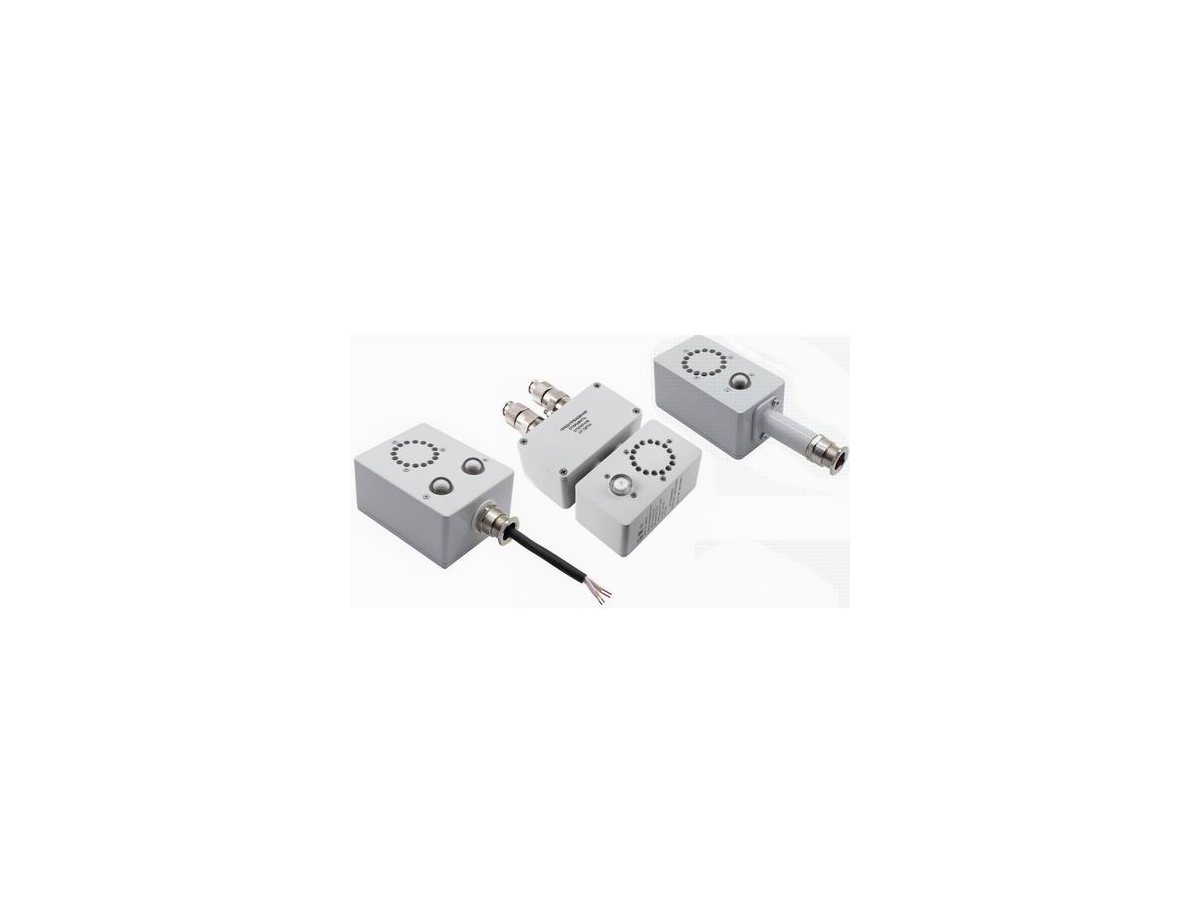

Оповещатели могут иметь 3 различных конструктивных варианта исполнения:



1.     Модели ЕхО-С2/1, ЕхО-32/1 и ЕхО-К2/1 с клеммной коробкой




















Оповещатель  этого исполнения выполнен в блоке из двух корпусов  по патенту №163013, которые  образуют два разнонаправленных отсека (клеммный и приборный, недоступный монтажнику), что позволяет четко разграничить ответственность за качество прибора , сданного в эксплуатацию, между производителем и монтажной организацией. Клеммный отсек имеет дополнительные Ех-клеммы для установки Потребителем резисторов и диодов при подключении оповещателя в шлейф сигнализации без дополнительных коробок при транзитном и тупиковом монтаже. (см. схемы подключения). См. статью «Новая концепция корпуса взрывозащищенного прибора. Журнал "Приборы, №5/2018» в разделе «Документация» здесь https://ex-pribor.ru/docs/publikatsii_/statya-novaya-kontseptsiya-korpusa-vzryvozashchishchennogo-pribora-zhurnal-pribory-5-2018/

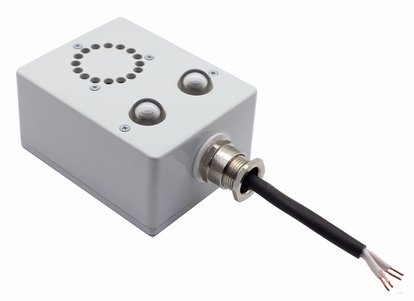

2.     Модели ЕхО-С2/2, ЕхО-32/2 и ЕхО-К2/2 с постоянно присоединенным кабелем


Кабель исполнения нг(А)FRLS или нг(А)FRHF по ГОСТ 31565 с медными жилами сечением 0,5…0,75мм2, диаметр по поясной изоляции от 6 до 11мм. Класс пожарной опасности не менее П1б.8.2.2.2 (Кабель КВВГнг-ХЛ-LS) или другой по заказу длиной до 30 метров. Ех-кабельный ввод под различную прокладку -по заказу. Подключение в шлейф через соединительную коробку.



3.     Модели ЕхО-С2/3, ЕхО-32/3 и ЕхО-К2/3 с выдвижными клеммами в патрубке кабельного ввода.




Обжимные гильзы по ГОСТ 23469.3-79 по умолчанию,

по заказу – клеммы. Клеммы выдвигаются на гибких проводах из Ехd-патрубка при снятом кабельном вводе. Ех-кабельный ввод под различную прокладку -по заказу.



Знак «Х» в маркировке взрывозащиты указывает на применение оповещателя с постоянно присоединенным кабелем. Знак «Х» в маркировке взрывозащиты оповещателя с индексом Р указывает на возможность его кратковременного применения в условиях повышенной температуры эксплуатации, до +120 °С

Сертификаты, Руководства по эксплуатации оповещателей, патенты и статьи см. в разделе «Документация».

Таблица 1 – Модели и основные технические характеристики оповещателей.

Модели взрывозащищенных оповещателей исполнения 1

ЕхО-С2/1

(Световой, 2 отсека,

клеммы во 2-м

отсеке)

ЕхО-З2/1

(Звуковой, 2 отсека,

клеммы во 2-м

отсеке)

ЕхО-К2/1

(Светозвуковой, 2 отсека,

клеммы во 2-м

отсеке)

Маркировка взрывозащиты оповещателей исполнения 1

1Ex еb mb IIС T6 Gb

Ех tb IIIC Т85°С Db

1Ex db еb mb IIС T6 Gb

Х

Ех tb IIIC Т85°С Db Х

1Ex db еb mb IIС T6 Gb

Ех tb IIIC Т85°С Db

Модели взрывозащищенных оповещателей с расширенным температурным диапазоном (Р) исполнения 1

ЕхО-С2/1Р

(Световой)

ЕхО-З2/1Р

(Звуковой )

ЕхО-К2/1Р

(Светозвуковой)

Маркировка взрывозащиты оповещателей с индексом Р исполнения 1

1Ex еb mb IIС T4 Gb Х

Ех tb IIIC Т135°С Db Х

1Ex db еb mb IIС T4 Gb Х

Ех tb IIIC Т135°С Db Х



1Ex db еb mb IIС T4 Gb Х

Ех tb IIIC Т135°С Db Х

Модели взрывозащищенных оповещателей исполнения 2

ЕхО-С2/2

(Световой, с присоединенным

кабелем, 1 отсек)



ЕхО-З2/2

(Звуковой с присоединенным

кабелем, 1 отсек)



ЕхО-К2/2

(Светозвуковой, с присоединенным

кабелем, 1 отсек)



Маркировка взрывозащиты оповещателей исполнения 2

1Ex mb IIС T6 Gb Х

Ех tb IIIC Т85°С Db Х



1Ex db mb IIС T6 Gb Х

Ех tb IIIC Т85°С Db Х

1Ex db mb IIС T6 Gb Х

Ех tb IIIC Т85°С Db Х

Модели взрывозащищенных оповещателей с расширенным температурным диапазоном (Р) исполнения 2

ЕхО-С2/2Р



ЕхО-З2/2Р



ЕхО-К2/2Р



Маркировка взрывозащиты оповещателей с индексом Р исполнения 2

1Ex mb IIС T4 Gb Х

Ех tb IIIC Т135°С Db Х

1Ex db еb mb IIС T4 Gb Х

Ех tb IIIC Т135°С Db Х

1Ex db еb mb IIС T4 Gb Х

Ех tb IIIC Т135°С Db Х

Модели взрывозащищенных оповещателей исполнения 3

ЕхО-С2/3

(Световой, клеммы в каб.вводе,

1 отсек)

ЕхО-З2/3

(Звуковой ,клеммы в каб. вводе, 1 отсек)

ЕхО-К2/3

(Светозвуковой,клеммы в каб. вводе, 1 отсек)

Маркировка взрывозащиты оповещателей исполнения 3

1Ex db mb IIС T6 Gb

Ех tb IIIC Т85°С Db

1Ex db mb IIС T6 Gb

Ех tb IIIC Т85°С Db

1Ex db mb IIС T6 Gb

Ех tb IIIC Т85°С Db



Модели взрывозащищенных оповещателей с расширенным температурным диапазоном (Р) исполнения 3

ЕхО-С2/3Р

(клеммы в каб. вводе, 1 отсек)

ЕхО-З2/3Р

(клеммы в каб. вводе, 1 отсек)

ЕхО-К2/3Р

(клеммы в каб.

вводе, 1 отсек)

Маркировка взрывозащиты оповещателей с индексом Р исполнения 3

1Ex db mb IIС T6 Gb Х

Ех tb IIIC Т135°С Db Х

1Ex db mb IIС T4 GbХ

Ех tb IIIC Т135°С Db Х

1Ex db mb IIС T4 Gb Х

Ех tb IIIC Т135°С Db Х

Материал корпуса

Алюминиевый сплав


Стойкость к механическим ВВФ (группа исполнения)

V1 по ГОСТ Р 52931

М7 по ГОСТ 30631

Тип атмосферы

по ГОСТ 15150

II, III

Масса без кабельных вводов, кг, не более

1,5

Габаритные размеры без кабельных вводов, мм

См. рисунки

Режимы работы световых излучателей (по заказу )

Режим 1 – мигание с частотой от 0,5 до 2,0 Гц со скважностью 2 при подаче постоянного напряжения питания (обозначение при заказе - миг)

Режим 2 – мигание с частотой изменения напряжения питания (при подаче постоянного напряжения питания – непрерывное свечение)

Режим 3- строб, мигание, бегущий огонь (по заказу см. Оповещатели световые моделей ЕхО-С1 с программируемыми опциями)

Режим работы звуковых излучателей

Звуковой сигнал типа «сирена» при подаче напряжения питания по умолчанию , по заказу постоянное звучание на одной частоте (2500 Гц)

Цвет светового сигнала световых и комбинированных оповещателей

по заказу: К – красный, З – зеленый; Ж – желтый; С – синий, Б – белый, Ор - оранжевый

Различимость светового сигнала световых и комбинированных оповещателей

контрастно различим при освещённости до 500лк

в телесном угле 120° с расстояния 15м

Звуковое давление звуковых и комбинированных оповещателей на расстоянии 1м и меняющаяся (модулированная) частота.

105 дБ от 1,5 до 3кГц при температуре эксплуатации

от минус 40°С до плюс 55°С

и 95дБ в остальных диапазонах температур


Допускаемая продолжительность непрерывной работы в режиме оповещения, минут, не более

Звуковых и комбинированных оповещателей – 180

Световых оповещателей – 500


Напряжение питания

12 – напряжение от 9 до 13,8В постоянного тока

24 – напряжение от 18 до 27,6В постоянного тока

220 – напряжение от 165 до 253 В переменного тока частотой 50Гц

Потребляемый ток, не более А

Звуковых оповещателей –0,075

Световых оповещателей на каждый индикатор – 0,02

Комбинированных оповещателей: сумма звукового и световых индикаторов

Потребляемая мощность, Вт, не более

Звуковых оповещателей –2,0

Световых оповещателей – 1,5

Комбинированных оповещателей – 4,0

Возможность поставки козырька

Да

Климатическое исполнение оповещателей

Д3 по ГОСТ Р52931 и ХЛ 1.1 по ГОСТ 15150

Температура эксплуатации оповещателей без индекса Р

от минус 60 до плюс 70°С

Температура эксплуатации оповещателей с индексом Р

от минус 60 до плюс 70°С

Кратковременно для моделей с индексом Р – от +70 до +120°С в течении 3-х часов

Степень защиты от пыли и воды по ГОСТ 14254

IP66

Устойчивость к атмосферному давлению по ГОСТ Р 52931

группа Р1

Количество кабельных вводов

По умолчанию – один, по заказу – два


Возможный тип кабельных вводов

К – для открытой прокладки кабеля

Б – для бронированного кабеля

Р – для кабеля в металлорукаве

Т G1/2, Т G3/4 – для трубной прокладки кабеля

Возможный диаметр присоединяемого кабеля по поясной изоляции вводом, мм

3-8

6-12

7-14

11-20

Возможное сечение жил проводников, подключаемых к клеммам оповещателя, мм2

0,25-2,5;

(для оповещателей с выдвижными клеммами:

К0,75, К1,5 0,25-0,75 и 0.25-1,5 мм 2 соответственно (по заказу) ,

для оповещателей с выдвижными обжимными гильзами 0,25-2,5 мм 2)-по умолчанию

Тип кабеля оповещателей с постоянно присоединённым кабелем

Кабель исполнения нг(А)FRLS или нг(А)FRHF по ГОСТ 31565 с медными жилами сечением 0,5…0,75мм2, диаметр по поясной изоляции от 6 до 11мм. Класс пожарной опасности не менее П1б.8.2.2.2

(Кабель КВВГнг-ХЛ-LS) или по заказу

Надписи на лицевой поверхности корпуса, например, Тревога, Бокс №7

По заказу

Покрытие

Полимерное, цвет – светло-серый (RAL7035) или по заказу

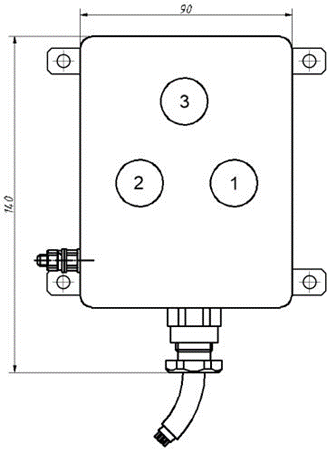

Рис.1. Общий вид, габаритные, присоединительные размеры и возможное расположение кабельных вводов световых оповещателей моделей ЕхО-С2/1 и ЕхО-С2/1Р.


вариант поставки оповещателя с опцией НК – монтажным комплектом (лапками) для наружного крепления корпуса



Рис.2. Общий вид, габаритные, присоединительные размеры и возможное расположение кабельных вводов, звуковых и комбинированных оповещателей моделей ЕхО-З2/1 и ЕхО-К2/1.






а) вариант с одним световым индикатором

б) вариант с двумя световыми индикаторами

в) вариант с тремя световыми индикаторами

Рисунок 3 – Общий вид, габаритные, присоединительные размеры и нумерация световых излучателей оповещателей световых моделей ЕхО-С2/2, ЕхО-С2Р с постоянно присоединенным кабелем.









а) вариант с одним световым индикатором

б) вариант с двумя световыми индикаторами

Рисунок 4 – Общий вид, габаритные, присоединительные размеры оповещателей светозвуковых моделей ЕхО-К2/2, ЕхО-К2/2Р с постоянно присоединенным кабелем, по умолчанию









Рисунок 5 – Общий вид, габаритные, присоединительные размеры оповещателей с выдвижными клеммами. ЕхО-С2/3, ЕхО-З2/3, ЕхО-К2/3



Рисунок 6. Варианты использования козырька

Схемы подключения оповещателей



Внимание! Проводники наружного и внутреннего заземления питающего кабеля на схемах не показаны. Проводники наружного заземления подключать на штатные шпильки наружного заземления. Проводники внутреннего заземления оповещателя подключаются к маркированным контактам оповещателя (или штатной шпильки внутреннего заземления, или к проводу внутреннего заземления, или к клемме).


а) Оповещатель с одним световым сигналом, напряжением питания постоянного тока 12В, 24В,10-28 или однофазным напряжением питания 220В переменного тока. Для постоянного тока приведен пример контроля целостности шлейфа (линии связи) подачей обратного напряжения.

У оповещателя с постоянно присоединённым кабелем и с клеммами в кабельном вводе контакты 3 и 4 отсутствуют




б) Оповещатель с двумя световыми сигналами, напряжением питания постоянного тока 12В, 24В,10-28 или однофазным напряжением питания 220В переменного тока. Для постоянного тока приведен пример контроля целостности шлейфа (линии связи) подачей обратного напряжения.

У оповещателя с постоянно присоединённым кабелем и с клеммами в кабельном вводе контакты 4, 5 и 6 отсутствуют.


в) Оповещатель с тремя световыми сигналами и раздельным питанием. Напряжение питания постоянного тока 12В, 24В,10-28 или однофазным напряжением питания 220В переменного тока и раздельным питанием



излучателей (По заказу)

г) Оповещатель с тремя световыми сигналами, напряжением питания постоянного тока 12В, 24В,10-28 или однофазным напряжением питания 220В переменного тока. По умолчанию.



Рисунок А.1 – Схемы подключения световых оповещателей ЕхО-С всех моделей.

Примечание - У оповещателей без клемм контакты маркированы аналогично




Рисунок А.2 – Схемы подключения звуковых оповещателей ЕхО-З всех моделей.

Примечание - У оповещателей без клемм контакты маркированы аналогично). Для постоянного тока приведен пример контроля целостности шлейфа (линии связи) подачей обратного напряжения.

У оповещателя с постоянно присоединённым кабелем и с клеммами в кабельном вводе контакты 3 и 4 отсутствуют




а) Оповещатели светозвуковые с одним световым излучателем напряжением питания постоянного тока 12В, 24В или напряжением питания 220В переменного тока. (По заказу)





б) Оповещатели светозвуковые с одним световым излучателем и раздельным питанием. Напряжение питания постоянного тока 12В, 24В или напряжением питания 220В переменного тока. (По заказу)


в) оповещатели светозвуковые с двумя излучателями с напряжением питания постоянного тока 12В, 24В или напряжением питания 220В переменного тока. (По умолчанию)


г) оповещатели светозвуковые с двумя излучателями и раздельным питанием с напряжением питания постоянного тока 12В, 24В или напряжением питания 220В переменного тока. (По заказу)

Рисунок А.3 – Схемы подключения светозвуковых оповещателей ЕхО-К всех моделей.

Примечание - У оповещателей без клемм контакты маркированы аналогично




Рисунок А.4 – Соответствие номеров контактов номеру провода для оповещателей с постоянно присоединённым кабелем.



Порядок формирования записи при заказе

Запись оповещателей при заказе и в другой документации:

Оповещатель Х– Х– Х(Х-Х) – Х-РПБЦ.425113.002 ТУ (Х)

               1                2        3         4                5                        6

1- наименование изделия – Оповещатель и модель согласно Таблице 1, например, Оповещатель ЕхО-С2/1, Оповещатель ЕхО-К2/3Р;

2- напряжение питания Оповещателя согласно Таблице 1:

12 – от 9 до 13,8В постоянного тока;

24 – от 18 до 27,6В постоянного тока;

220 – напряжение от 165 до 253 В переменного тока частотой 50Гц;

3- количество, тип кабельных вводов и в скобках – диапазон диаметра кабеля по поясной изоляции согласно Таблице 1, например, один кабельный ввод для бронированного кабеля диаметром 7-14 мм по поясной изоляции – Б(7-14) или два кабельных ввода для открытой прокладки кабеля 6-12 мм – 2К(6-12);

исполнение кабельных вводов:

К – для открытой прокладки кабеля,

Б – для бронированного кабеля,

Р – для кабеля в металлорукаве,

Тв (М20 (метрическая по ГОСТ 24705), или G1/2” (трубная цилиндрическая по ГОСТ 6357) или К1/2” (коническая дюймовая по ГОСТ 6111) – небронированный кабель, с установленным на корпусе штуцером c внутренней резьбой, для присоединения трубы по ее наружному диаметру, например, ТвМ20 или ТвG1/2”

Тн (М20 метрическая по ГОСТ 24705), или G1/2” (трубная цилиндрическая по ГОСТ 6357) или К1/2” (коническая дюймовая по ГОСТ 6111) – небронированный кабель, с установленным на корпусе штуцером c наружной резьбой, для присоединения трубы по ее внутреннему диаметру, например, ТнМ20 или Тн G1/2”

З G1/2 G1 1/4”, З М20х1.5 – глухие резьбовые заглушки для дальнейшей установки кабельных вводов заказчика или резерва.

Примечание:

Совместимость кабельных вводов типа Р с металлорукавами:

Р(3-8) диаметр кабеля 3-8 мм – металлорукав Р3-Ц-12, Р3-Ц-Х-12, Герда-МГ-12-П,

Р(6-12) диаметр кабеля 6-12 мм – металлорукав Р3-Ц-15, Р3-Ц-Х-15, Герда-МГ-15-П,

Р(7-14) диаметр кабеля 7-14 мм – металлорукав Р3-Ц-18, Р3-Ц-Х-18, Герда-МГ-18-П,

Р(12-20) диаметр кабеля 12-20мм – металлорукав Р3-Ц-22, Р3-Ц-Х-22, Герда-МГ-22-П,

Возможна установка кабельных вводов с другими диапазонами диаметра присоединяемого кабеля;

Для общепромышленного исполнения допускается установка разъемов и не взрывозащищенных кабельных вводов

Для оповещателей с постоянно присоединённым кабелем указывается только тип кабельного ввода, например, Р (под металлорукав) или Тн G1/2” (с наружной резьбой G1/2”.на кабельном вводе, для присоединения трубы по ее внутреннему диаметру G1/2”).

2- номер расположения светового излучателя, например, №1,

- цвет свечения излучателя (для световых и комбинированных оповещателей) – по выбору согласно Таблице 1, например, К – красный;

- мигающий режим свечения при необходимости, например, миг.;

3- Обозначение технических условий;

4- Опции (при необходимости):

- наличие козырька – Козырек

- не взрывозащищенное исполнение- ПРОМ

- режим звучания на одной частоте (2500 Гц)

- конкретную марку постоянно присоединенного кабеля, например, ПВСнг(А)-LS 4х0,75

- марка требуемого конкретного металлорукава для оповещателей, например, РЗ-ЦХ-10 или МРПИ 10, желательно

- по заказу на корпусе оповещателя может быть нанесена надпись, например, Тревога;

- цвет корпуса по системе RAL, в случае отличия от RAL7035

- алгоритмы (режимы) работы световых излучателей, отличные от штатных режимов 1 и 2;

- схема подключения оповещателя по заказу (не по умолчанию) согласно рис. А1-А3, например, сх.3г, сх.3б

- длина кабеля отличная от 1 метра для оповещателей с постоянно присоединённым кабелем, например, 13 м

- марку клемм вместо обжимных гильз для оповещателей с выдвижными клеммами, например, К0,75 или К1.5



Примеры записи при заказе:

Оповещатель комбинированный (светозвуковой) взрывозащищённый модели ЕхО-К2/1 в двухблочном корпусе из алюминиевого сплава с напряжением питания в диапазоне от 9 до 13,8 В постоянного тока (12), с маркировкой взрывозащиты 1Ex db еb mb IIС T6 Gb / Ех tb IIIC Т85°С Db, с одним кабельным вводом для бронированного кабеля (Б) с диаметром по поясной изоляции 7-14мм, с одним световым индикатором №1, цвет свечения светодиода – красный (К), тип свечения-мигающий (миг):

Оповещатель ЕхО-К2/1-12-Б(7-14)-№1Кмиг-РПБЦ.425113.002 ТУ

То же, но с двумя кабельными вводами:

Оповещатель ЕхО-К2/1-12-2Б(7-14)-№1Кмиг-РПБЦ.425113.002 ТУ

То же, с двумя световыми индикаторами, но цвет свечения первого индикатора №1- желтый (№1Ж) постоянного свечения, а второго (№2) красный мигающий (№2 Кмиг), звуковой cигнал имеет постоянное звучание на одной частоте (2500 Гц), корпус окрашен в красный цвет (RAL3001) и имеет надпись «Тревога», с козырьком и заказной схемой подключения 3г:

Оповещатель ЕхО-К2/1-12-2Б(12-14)-№1Ж, №2Кмиг-РПБЦ.425113.002 ТУ (2500 Гц, RAL3001, Тревога, Козырек, сх.3г)

Оповещатель звуковой (сирена) взрывозащищённый модели ЕхО-З2/2 с постоянно присоединенным кабелем длиной 25 метров , с кабельным вводом под металлорукав (Р) марки МРПИ 10 в корпусе из алюминиевого сплава, питание напряжением в диапазоне от 9 до 13,8 В постоянного тока (12), с маркировкой взрывозащиты 1Ex db mb IIС T6 Gb Х / Ех tb IIIC Т85°С Da Х

Оповещатель ЕхО-З2/2-12-Р-РПБЦ.425113.002 ТУ (25 м, МРПИ 10)

Оповещатель звуковой (сирена) взрывозащищённый модели ЕхО-З2/3 с выдвижными гильзами (по умолчанию) в кабельном вводе под открытую прокладку кабеля (К) с диаметром по поясной изоляции 6-12 мм, в корпусе из алюминия, питание напряжением в диапазоне от 9 до 13,8 В постоянного тока (12), с маркировкой взрывозащиты 1Ex db mb IIС T6 Gb / Ех tb IIIC Т85°С Db

Оповещатель ЕхО-З2/3-12-(К(6-12))-РПБЦ.425113.002 ТУ

То же, но выдвижными клеммами на сечение провода до 0.75 мм2

Оповещатель ЕхО-З2/3-12-(К(6-12))- РПБЦ.425113.002 ТУ (К 0.75)







Наша продукция

Извещатели охранные магнитоконтактные точечные взрывозащищенные ЕхИО102

Ех-компоненты

Извещатели пожарые ручные и (ИПР) и устройства дистанционного пуска (УПД) взрывозащищённые

Нажимая на кнопку "Подписаться на рассылку", вы даете согласие на обработку персональных данных

Контакты

ООО "Ех-Прибор".

г. Волгодонск, Ростовская область, 347360
ул. 9-ая Заводская, 37 «б»

E-mail :ex-pribor@list.ru
Тел: 8 (863) 268-09-87, 8 (951) 497-99-98

Карта
