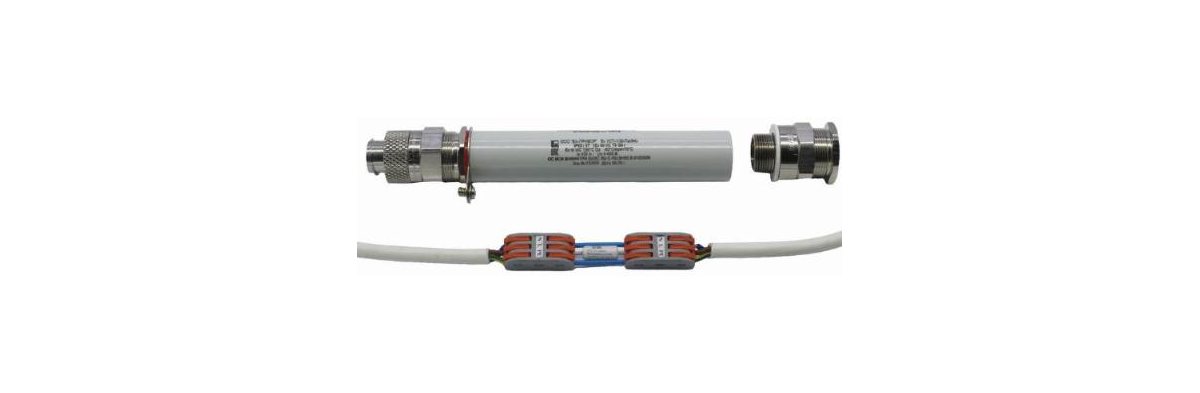

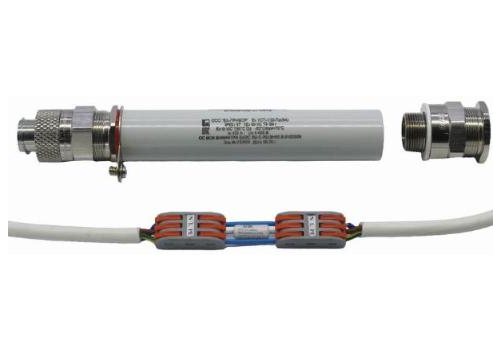

Устройство соединительное с предохранителем модели ЕхУСТ-1-Пр
(коробка проходная для опор освещения)
Устройства соединительные трубчатые модели ЕхУСТ-1-Пр предназначены для соединения (сращивания) жил двух кабелей через предохранитель во взрывоопасной зоне, в частности для электрического соединения двух трехжильных кабелей у которых в разрыв одной из жил установлен предохранитель с заданной отключающей способностью. Устройство может использоваться как проходная коробка для установки ее в узкие протяженные отверстия опор освещения.

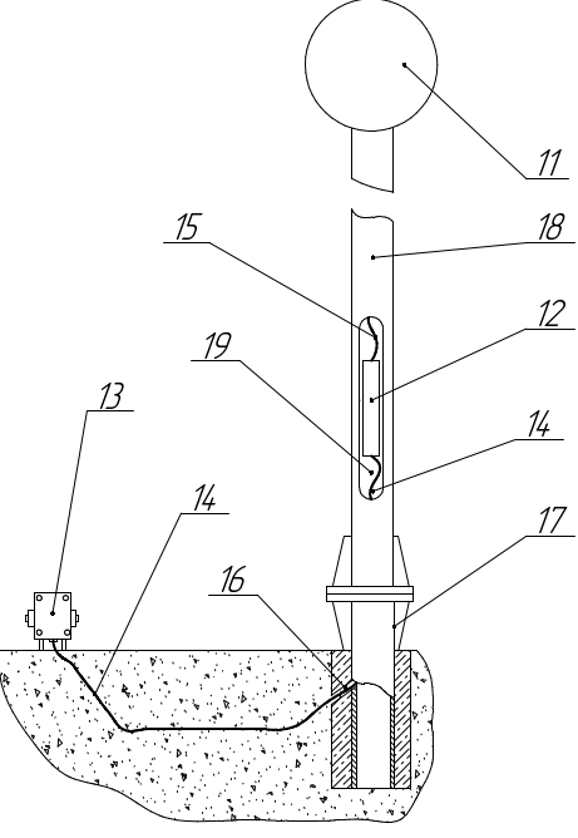

Вариант монтажа ЕхУСТ-1-Пр (поз.12) в отверстии 19 опоры освещения 18 со светильником 11 от распределительной коробки 13 кабелями 14 и 15.
Габаритные размеры ЕхУСТ-1-Пр.

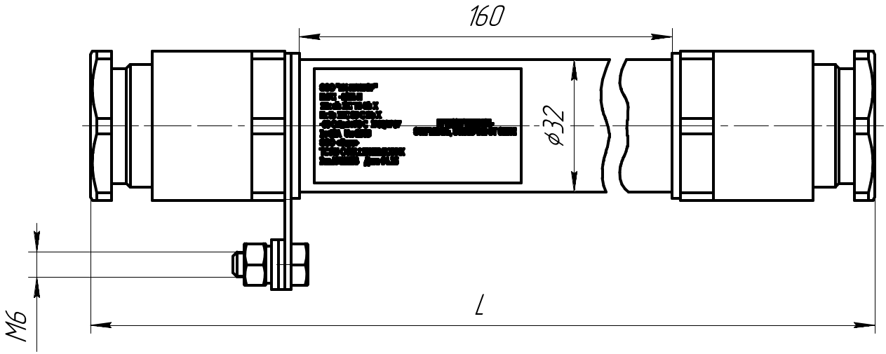

Рисунок 1. ЕхУСТ-1/32-Пр без опоры (с лепестком заземления) и наружным диаметром 32 мм.

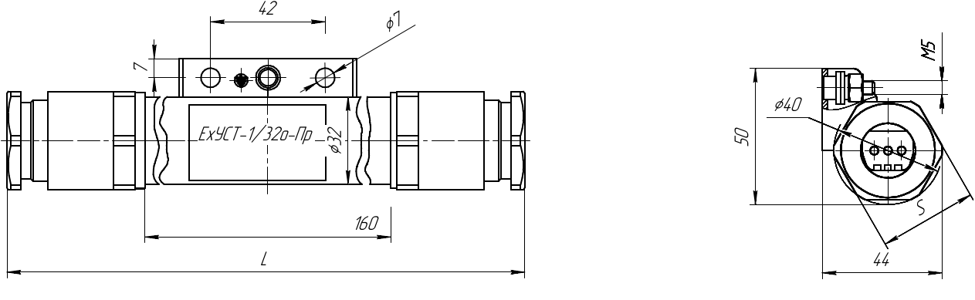

Рисунок 2. ЕхУСТ-1/32о-П с монтажной опорой и наружным диаметром 32 мм.
Технические характеристики.
| Маркировка взрывозащиты (по заказу) |
РВ Ех db I Мb 1Ех db IIC Т6 Gb Ех tb IIIC Т85°С Db |
| Материал корпуса | Коррозионностойкая сталь 12Х18Н10Т |
| Тип атмосферы по ГОСТ 15150 | II, III, IV (до приморской промышленной) |
| Степень защиты от пыли и воды по ГОСТ 14254 (IP) | IP 66/ IP 67 |
| Исполнения устройств по наружному диаметру корпуса, мм(по заказу) |
ЕхУСТ-1/32 с наружным диаметром Ø32 мм -без опоры ЕхУСТ-1/32о с наружным диаметром Ø32 мм- с опорой См. рис. 1-2 |
|
Номинальный ток предохранителя Iн, А (по заказу) (Iн -значение тока, которое плавкий предохранитель может длительное время проводить в установленных условиях без повреждений) |
0,10; 0,16; 0,20; 0,25; 0,315; 0,40; 0,50; 0,63; 0,75; 1,00; 1,25; 1,60; 2,00; 2,50; 3,15; 3,50; 4,00; 5,00 |
| Максимальные напряжение (В), ток (А) клемм устройства |
400 В, 32 А, 32 В, 0,25 А для моделей с маркировкой РВ Ех db I Мb |
| Температура эксплуатации, °C | Т6: -60°C≤ta≤+70°C |
| Сечение жил подключаемых кабелей, мм2 |
0,2-2,5 - многожильных 0,2-4,0 - одножильных (Длина зачистки проводников 11 мм) |
| Присоединительная резьба кабельных вводов | М25х1.5 или М20х1.5 через адаптер резьбы |
| Вариант конструктивного исполнения кабельных вводов (по заказу) |
К – для небронированного круглого кабеля Б – для бронированного кабеля ТН1/2 – для кабеля, проложенного в трубе (наружная резьба на каб.вводе G1/2”-B, труба присоединяется к извещателю по ее внутреннему диаметру) ТВ1/2 – для кабеля, проложенного в трубе (внутренняя резьба на каб.вводе G1/2”-B), труба присоединяется к извещателю по ее наружному диаметру) ТН3/4 – для кабеля, проложенного в трубе (наружная резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее внутреннему диаметру) ТВ3/4 – для кабеля, проложенного в трубе (внутренняя резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее наружному диаметру) Р – для кабеля в металлорукаве (с указанием марки металлорукава) |
| Возможные диаметры присоединяемого кабеля по поясной изоляции(по заказу) |
4-8; 6-12; 7-14 и 11-20 мм. |
| Цвет окрашивания по умолчанию | RAL 7035 (светло-серый) |
| Стойкость к сейсмическим воздействиям | 9 балов по шкале MSK-64 ГОСТ 30546.1-98 при установке над нулевой отметкой 35 метров. |
| Стойкость к ВВФ |
V1 по ГОСТ Р 52931 (группы исполнения) М7 по ГОСТ 30631 |
| Климатическое исполнение |
Д3 по ГОСТ Р 52931 (группы исполнения) ХЛ 1.1 по ГОСТ 15150 |
Устройство соединительное Ех УСТ-1/32-Пр(5А)- (ХХХХ)-Б (6-12) - РПБЦ.425113.001 ТУ (Опции) 1 2 3 4 5 6 7
где
1 Наименование и типоразмер ЕхУСТ-1 согласно Таблице 1 и рис. 1-2, например, ЕхУСТ-1/32о-Пр (с опорой) или ЕхУСТ-1/32-Пр (без опоры);
2 В скобках номинальный ток предохранителя Iн, А
3 Маркировка взрывозащиты по заказу, согласно Таблице 1, например, 1Ех db IIC Т6 Gb / Ех tb IIIC Т85°С Db
4 Конструктивное исполнение кабельных вводов:
К – для небронированного круглого кабеля.
Б – для бронированного кабеля.
ТН1/2 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G1/2”-B, труба присоединяется к извещателю по ее внутреннему диаметру).
ТВ1/2 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G1/2”-B), труба присоединяется к извещателю по ее наружному диаметру).
ТН3/4 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее внутреннему диаметру).
ТВ3/4 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее наружному диаметру).
Р – для кабеля в металлорукаве.
5 В скобках диаметр присоединяемого кабеля по поясной изоляции из диапазона размеров 4-8, 6-12, 7-14, 11-20, выбранного кабельного ввода согласно таблице 1, например, (6-12)
Примечание:
1) Для заказа ЕхУСТ с разными типами кабельных вводов на каждом ее торце тип кабельных вводов указывается через дробь, например. К(6-12)/Б7-14).
6 Номер технических условий – РПБЦ.425113.001 ТУ
7 Опции и уточнения (при необходимости):
- при заказе кабельного ввода для кабеля в конкретном металлорукаве рекомендуется указывать в опциях тип применяемого металлорукава в случае отличия от штатной марки РЗ-ЦХ-10, например, МРПИ 15
- при заказе ЕхУСТ с конкретной маркой кабельного ввода вместо обозначения по п.3 указывается его марка, например. 20КБК.
- цвет окрашивания в случае отличного от RAL 7035 (светло-серого).
Примеры записи при заказе.
- Устройство соединительное ЕхУСТ-1/32-Пр без опоры по рис.1 с номинальным током предохранителя 5А, с маркировкой взрывозащиты 1Ех db IIC Т6 Gb / Ех tb IIIC Т85°С Db для температуры эксплуатации -60…+70°С, с двумя кабельными вводами под бронированный кабель (Б) диаметрами по поясной изоляции 6-12мм, Б(6-12)
Устройство соединительное ЕхУСТ-1/32-Пр(5А)-1Ех db IIC Т6 Gb / Ех tb IIIC Т85°С Db-Б(6-12)-РПБЦ.425113.001 ТУ;
- тоже но с кабельным вводом под металлорукав марки МРПИ15, Р(6-12).
Устройство соединительное ЕхУСТ-1/32-Пр(5А)-1Ех db IIC Т6 Gb / Ех tb IIIC Т85°С Db-Р(6-12)-РПБЦ.425113.001 ТУ (МРПИ15);
- тоже но с разными кабельными вводами на торцах устройства Б(6-12) и ТН3/4(7-14)
Устройство соединительное ЕхУСТ-1/32-Пр(5А)-1Ех db IIC Т6 Gb / Ех tb IIIC Т85°С Db-Б(6-12) / ТН3/4(7-14)-РПБЦ.425113.001 ТУ;
- тоже, но с маркировкой взрывозащиты РВ Ех db I Мb Х
Устройство соединительное ЕхУСТ-1/32-Пр(5А)-РВ Ех db I Мb- Б (6-12) / ТН3/4(7-14)- РПБЦ.425113.001 ТУ;
- тоже, но окрашенное в красный цвет, RAL 3001
Устройство соединительное ЕхУСТ-1/32-Пр(5А)-РВ Ех db I Мb- Б(6-12) / ТН3/4(7-14)-РПБЦ.425113.001 ТУ (RAL 3001)
