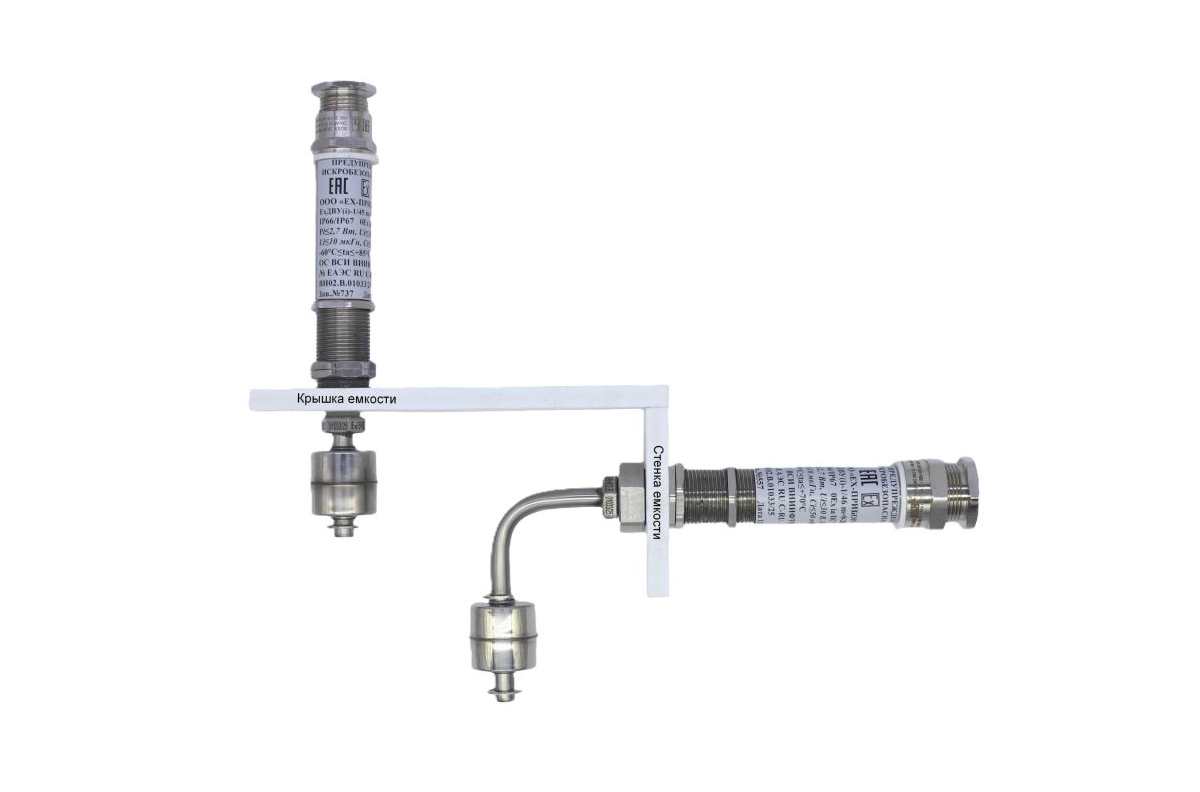

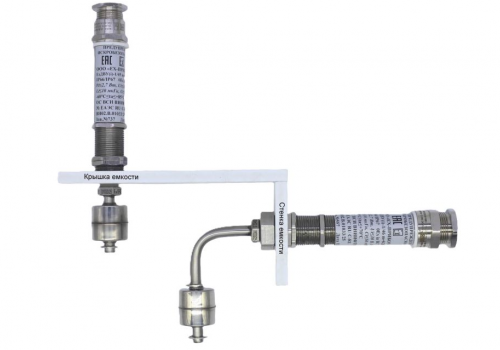

Извещатели предназначены для сигнализации наличия/отсутствия жидкой среды в заданной точке резервуара с выдачей сигнала управления типа «сухой контакт» (срабатывание геркона извещателя). Извещатели предназначены для эксплуатации с жидкостями неагрессивными к материалам извещателя. Извещатели ЕхДВУ(i) могут эксплуатироваться на взрывоопасных производствах с образованием горючей смеси до категории IIC по ГОСТ 31610.0 в соответствии с присвоенной Ех-маркировкой в емкостях со всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических и пищевых производств и т.п., которые не разрушают эластичные прокладки и арматуру извещателя. Извещатели выпускаются и в общепромышленном исполнении, индекс в обозначении при заказе – ОП.
Принцип действия извещателей контроля уровня основан на перемещении в жидкости поплавка с магнитом по полой трубе, во внутренней полости которой расположен геркон, контакты которого выведены в сухую зону (вне резервуара) посредством гибких проводников. Механическое и герметичное закрепление извещателя на крышке(полке) емкости производится посредством соединительного устройства ЕхУСТ (Патент РФ№ 234894) с клеммами, к которым потребителем подключаются жилы своего кабеля сигнализации (кабель заказчика) через Ех-кабельный ввод. Преимущества: не надо сверлить в крышке емкости отверстия больших диаметров для установки фланца или резьбового штуцера, а достаточно отверстий d10+0.2 мм для толщины крышки (полки) емкости до 6 мм и d16+0.2 для толщины стенки свыше 6 мм, не надо применять соединительную Ех-коробку для подключений извещателя в систему сигнализации объекта. Взрывозащищенные извещатели Ех ДВУ(i) соответствуют требованиям технического регламента Таможенного Союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0, ГОСТ 31610-11, ГОСТ IEC 60079-14 и применимы в зонах, опасных по воспламенению взрывоопасных газов и пыли классов 0, 1, 2 по ГОСТ IEC 60079-10-1.
Пространственное перемещение поплавка извещателей при эксплуатации – вертикальное. Монтаж погружной части извещателя производится изнутри емкости.
По заказу выпускаются извещатели с другими размерами и количеством поплавков, включая шарообразные для контроля уровней жидкости с плотностью до 0.65 г/см3

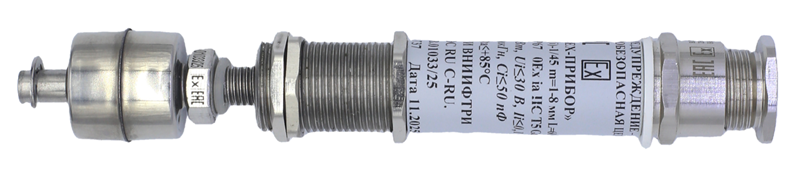

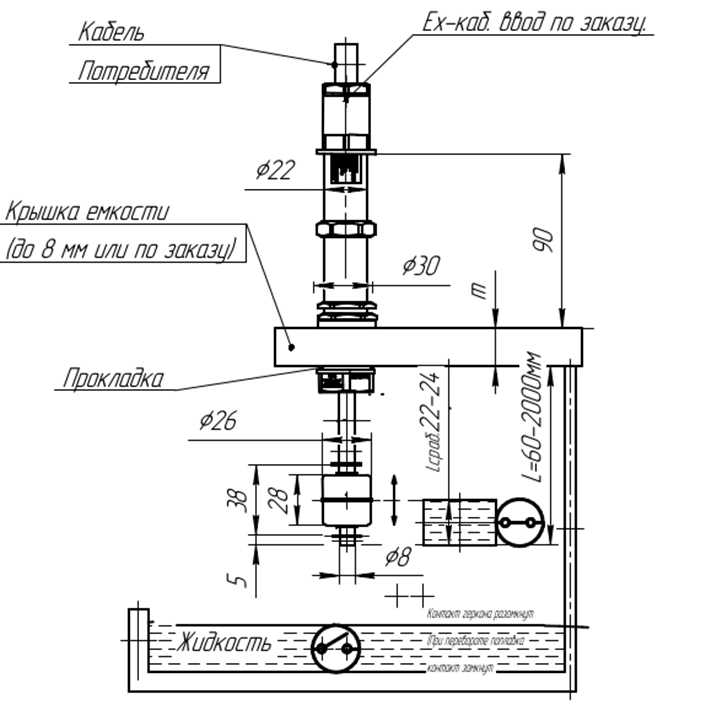

Рис. 1. Габариты извещателей моделей ЕхДВУ (i)-1/45 и ДВУ-1/45(ОП) для вертикального внутреннего монтажа изнутри емкости с соединительным устройством ЕхУСТ(i). Величина L срабатывания дана для плотности жидкости 1000 кг/м3

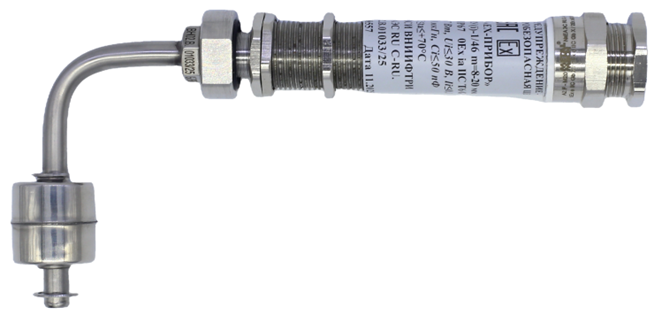

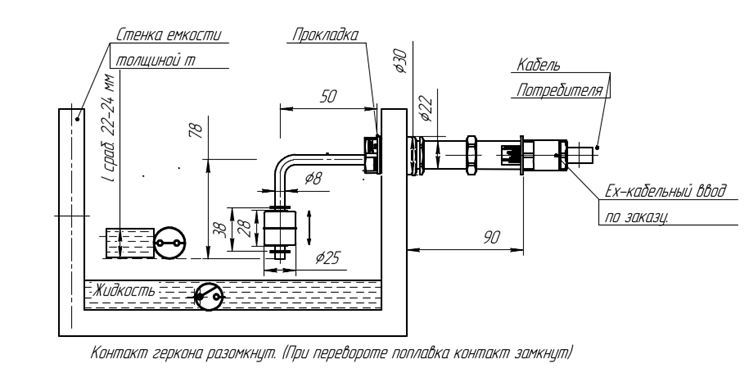

Рис. 2. Габариты извещателей моделей ЕхДВУ(i)-1/46 и ДВУ-1/46(ОП) для горизонтального внутреннего монтажа изнутри емкости с соединительным устройством ЕхУСТ(i). Величина L срабатывания дана для плотности жидкости 1000 кг/м3
Технические характеристики ЕхДВУ(i)-1/45 и ДВУ-1/45 (ОП) и ЕхДВУ(i)-1/46 и ДВУ-1/46 (ОП).
Таблица 1
| Материал корпуса извещателя | Коррозионностойкая сталь (12Х18Н10Т или AISI304) |
| Степень защиты от пыли и воды по ГОСТ 14254 (IP) |
IP 66/68 погружной части в емкости IP 66/67 внешней части на емкости |
| Тип атмосферы эксплуатации по ГОСТ 15150 | II, III, IV (до приморско-промышленной) |
| Маркировка взрывозащиты по ГОСТ 31610.0 моделей ЕхДВУ(i) |
0Ех ia IIC Т5…Т6 Ga Х (по заказу). Знак «Х» по п. 14.1 и п. 16.6 ГОСТ 31610.0 о необходимости выбора кабеля по температуре эксплуатации и присоединения выводных концов извещателя к соответствующим барьерам искрозащиты. |
| Температура эксплуатации, °C. В зависимости от температурного класса Т по заказу |
Т6: -40°C≤ta≤70°C; Т5: -40°C≤ta≤85°C Штатно с уплотнителями из резины МБС (ERDM) При заказе уплотнений из других материалов (опция) температура эксплуатации в соответствии с НТД на них, но не шире диапазона -60°C≤ta≤120°C |
| Параметры искробезопасной цепи моделей ЕхДВУ(i) |
Ii – максимально допустимый ток в искробезопасной цепи, Ii≤0,1 А Ui – максимально допустимое напряжение в искробезопасной цепи Ui≤30 В Рi-максимальная входная мощность в искробезопасной цепи, Рi≤ 2,7 Вт Li – максимальное значение внутренней индуктивности, Li ≤ 10 мкГн Ci – максимальное значение внутренней емкости извещателя, Ci ≤ 50 пФ |
| Номинальные напряжение (В), ток (А) всех моделей ДВУ(ОП) при постоянном (DC) и переменном (АС) токе. |
DС 180 А,0.7 А АС 230 В,0.5 А Рк≤50 Вт |
| Класс защиты от поражения током по ГОСТ Р 58696 |
III для Ех ДВУ(i) I для ДВУ(ОП) |
| Контакт геркона |
Нормально-разомкнутый (При перевороте поплавка на 180° нормально-замкнутый) |
| Дифференциал (гистерезис), мм. | 2 |
| Максимальный угол отклонения от вертикали траектории перемещения поплавка, град, не более | 30 |
| Плотность рабочей среды, кг/м3 | 700…1 050 |
| Давление рабочей среды, МПа, не более | 0,4 |
| Температура контролируемой жидкости, °C |
От -25 до +85 Извещатели не могут быть использованы для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации. |
| Материал уплотнительных прокладок извещателя (внутри емкости) |
Уплотнитель из маслобензостойкой резины МБС (ERDM)-штатно Прокладки из других материалов - по заказу (опция) |
| Толщина крышки/стенки емкости (m), мм. | 1-6 штатно, 6-11, 11-16, 16-21, 21-26, 26-31и больше по заказу. |
| Длина L погружной части извещателей ЕхДВУ(i)-1/45 и ДВУ-1/45 (ОП), мм. | 60-2000 (по заказу) |
| Вариант исполнения кабельного ввода извещателя для дальнейшей прокладки кабеля Заказчика на объекте (по заказу) |
К – для небронированного круглого кабеля.
Б – для бронированного кабеля. ТН1/2 – для кабеля 4-14мм, проложенного в трубе (наружная резьба на каб.вводе G1/2”-B, труба присоединяется к извещателю по ее внутреннему диаметру) ТВ1/2 – для кабеля 4-14мм, проложенного в трубе (внутренняя резьба на каб.вводе G1/2”-B), труба присоединяется к извещателю по ее наружному диаметру) ТН3/4 – для кабеля 11-20мм, проложенного в трубе (наружная резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее внутреннему диаметру) –через адаптер резьбы. ТВ3/4 – для кабеля 11-20мм, проложенного в трубе (внутренняя резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее наружному диаметру) –через адаптер резьбы. Р – для кабеля в металлорукаве. |
| Сечение жил подключаемого кабеля, мм2 | 0,5-1,5 |
| Стойкость к ВВФ |
V1 по ГОСТ Р 52931 (группы исполнения) М7 по ГОСТ 30631 |
| Стойкость к сейсмическим воздействиям | 9 баллов по шкале MSK-64 ГОСТ 30546.1-98 при установке над нулевой отметкой 35 метров. |
| Климатическое исполнение |
Д3 по ГОСТ Р 52931 (группы исполнения) ХЛ 1.1 по ГОСТ 15150 |
Порядок формирования записи при заказе и в технической документации Модели ЕхДВУ(i)-1/45 и ДВУ(ОП)-1/45
Извещатель ЕхДВУ(i)-1/45-(0Ех ia IICТ5 Ga Х)- L=600 мм- К(6-12)- РПБЦ.425113.001 ТУ (Опции)
1 2 3 4 5 6
1- Наименование и модель извещателя согласно Таблице 1, рис. 1 и заказу, например, Извещатель ЕхДВУ(i)-1/45, Извещатель ДВУ-1/45(ОП)
2- Маркировка взрывозащиты (только для взрывозащищенных моделей ЕхДВУ(i), согласно Таблице 1 и заказу в зависимости от температуры эксплуатации, например, 0Ех ia IIC Т5 Ga Х для температуры эксплуатации от -40 °C до +85 °C
3- длина погружной части извещателя (L) в мм из диапазона размеров 60-2000 мм, например, L=600 мм
4 Конструктивное исполнение Ех-кабельного ввода для дальнейшей прокладки кабеля потребителя на объекте эксплуатации (по заказу):
К – для небронированного круглого кабеля.
Б – для бронированного кабеля.
ТН1/2 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G1/2”-B, труба присоединяется к извещателю по ее внутреннему диаметру).
ТВ1/2 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G1/2”-B), труба присоединяется к извещателю по ее наружному диаметру).
ТН3/4 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее внутреннему диаметру).
ТВ3/4 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее наружному диаметру).
Р – для кабеля в металлорукаве.
В скобках диаметр присоединяемого кабеля по поясной изоляции из диапазона размеров 4-8, 6-12, 7-14, 11-20, выбранного кабельного ввода, например, (6-12);
5 Номер технических условий – РПБЦ.425113.001 ТУ;
6. Опции (при необходимости):
- диапазон толщин крышки (полки) емкости в отличии от штатного m=1-6 мм, например, m=16-21 мм или m=26-31 мм
- при заказе кабельного ввода для кабеля в конкретном металлорукаве требуется указывать в опциях тип применяемого металлорукава в случае отличия от штатной марки РЗ-ЦХ-10, например, МРПИ 15 (для подбора параметров кабельного ввода под конкретный металлорукав).
- при заказе извещателя с конкретной маркой кабельного ввода вместо обозначения по п.4 указывается его марка, например. 20КБК.
- цвет окрашивания корпуса извещателя вне емкости, например, красный (RAL 3001)
- наличие дополнительных внутренних прокладок конкретных марок, например, Кольцо 010-014-25 ГОСТ 9833-73, резиновая смесь 51-1697НТА-7 штук или Шайба медная 10х14х2 (медь М1, кл.А) ТУ-1680-001-30881558-2012, 5 штук;
-Упор с эластичной прокладкой (рис. 6), Упор эл.
Примеры записи при заказе:
1. Извещатель взрывозащищенный контроля уровня модели ЕхДВУ(i)-1/45 в штатном исполнении с толщиной (m) крышки емкости до 6 мм, с температурой эксплуатации -40°C…+70°C и соответствующей ей маркировкой взрывозащиты 0Ех ia IIC Т6 Ga Х, с длиной погружной части L=600 мм, снабжённый Ех- кабельным вводом для открытой прокладки кабеля (К) на объекте эксплуатации с диаметром по поясной изоляции 6-12 мм.
Извещатель ЕхДВУ(i)-1/45-(0Ех ia IIC Т6 Ga Х)- L=600 мм-К (6-12)- РПБЦ.425113.001 ТУ
2. То же, но для толщин (m) крышки емкости от 16 до 21 мм
Извещатель ЕхДВУ(i)-1/45-(0Ех ia IIC Т6 Ga Х)- L=600 мм-К(6-12)-РПБЦ.425113.001 ТУ (m=16-21 мм)
3) То же, но в общепромышленном исполнении
Извещатель ДВУ-1/45(ОП)-L=600 мм-К (6-12)-РПБЦ.425113.001 ТУ (m=16-21 мм)
4) то же, но по спец. заказу для резервуаров с толщиной крышки 50-56 мм
Извещатель ДВУ-1/45(ОП)- L=600 мм-К (6-12)-РПБЦ.425113.001 ТУ (m=50-56 мм)
5) то же, но окрашенный в красный цвет (RAL 3001) и с уплотнителем из силикона (Силикон)
Извещатель ДВУ-1/45(ОП)- L=600 мм-К (6-12)-РПБЦ.425113.001 (m= 50-56 мм, RAL 3001, Силикон)
Модели ЕхДВУ(i)-1/46 и ДВУ-1/46(ОП).
Извещатель ЕхДВУ(i)-1/46-(0Ех ia IIC Т6 Ga Х)–К(6-12)-РПБЦ.425113.001 ТУ (Опции)
1 2 3 4 5
1- Наименование и модель извещателя согласно Таблице 1, рис. 2 и заказу, например, Извещатель ЕхДВУ(i)-1/46, Извещатель ДВУ-1/46(ОП)
2- Маркировка взрывозащиты согласно Таблице 1 и заказу в зависимости от температуры эксплуатации, например, 0Ех ia IIC Т6 Ga Х для температуры эксплуатации
от -40 °C до +70 °C (только для взрывозащищенных моделей ЕхДВУ(i))
3- Конструктивное исполнение Ех-кабельного ввода для дальнейшей прокладки кабеля потребителя на объекте эксплуатации (по заказу):
К – для небронированного круглого кабеля.
Б – для бронированного кабеля.
ТН1/2 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G1/2”-B, труба присоединяется к извещателю по ее внутреннему диаметру).
ТВ1/2 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G1/2”-B), труба присоединяется к извещателю по ее наружному диаметру).
ТН3/4 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее внутреннему диаметру).
ТВ3/4 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее наружному диаметру).
Р – для кабеля в металлорукаве.
В скобках диаметр присоединяемого кабеля по поясной изоляции из диапазона размеров 4-8, 6-12, 7-14, 11-20, выбранного кабельного ввода, например, (6-12);
4- Номер технических условий – РПБЦ.425113.001 ТУ;
5- Опции
- диапазон толщин крышки (полки) емкости в отличии от штатного m=1-6 мм, например, m=16-21 мм, m=26-31 мм.
- при заказе кабельного ввода для кабеля в конкретном металлорукаве требуется указывать в опциях тип применяемого металлорукава в случае отличия от штатной марки РЗ-ЦХ-10, например, МРПИ 15 (для подбора параметров кабельного ввода под конкретный металлорукав)
- при заказе извещателя с конкретной маркой кабельного ввода вместо обозначения по п.3 указывается его марка, например. 20КБК.
- цвет окрашивания корпуса извещателя вне емкости, например, красный (RAL 3001)
- наличие дополнительных внутренних уплотнителей (прокладок) конкретных марок, например, Кольцо 010-014-25 ГОСТ 9833-73, резиновая смесь 51-1697НТА-7 штук или Шайба медная 10х14х2 (медь М1, кл.А) ТУ-1680-001-30881558-2012, 5 штук.
-Упор с эластичной прокладкой (рис. 6), Упор эл.
Примеры записи при заказе.
1. Извещатель взрывозащищенный контроля уровня модели ЕхДВУ(i)-1/46 в штатном исполнении с толщиной (m) стенки емкости до 6 мм, с температурой эксплуатации -60°C… +70°C со штатной уплотнительной внутренней прокладкой из Меди М3 и соответствующей ей маркировкой взрывозащиты 0Ех ia IICТ6 Ga Х, снабжённый Ех- кабельным вводом для открытой прокладки кабеля (К) на объекте эксплуатации с диаметром по поясной изоляции 6-12 мм
Извещатель ЕхДВУ(i)-1/46-(0Ех ia IIC Т6 Ga Х)- К (6-12)- РПБЦ.425113.001 ТУ
2. То же, но для толщин (m) стенки емкости от 16 до 21 мм
Извещатель ЕхДВУ(i)-1/46-(0Ех ia IIC Т6 Ga Х)-К (6-12)-РПБЦ.425113.001 ТУ (m= 16-21 мм)
3. То же, но в общепромышленном исполнении
Извещатель ДВУ-1/46(ОП)-К (6-12)-РПБЦ.425113.001 ТУ (m= 16-21 мм)
4. то же, но по спец. заказу для резервуаров с толщиной стенки 50-56 мм, укомплектованный дополнительно упором с эластичной прокладкой, Упор эл.
Извещатель ДВУ-1/46(ОП)- К (6-12)- РПБЦ.425113.001 ТУ (m= 50-56 мм, Упор эл.)
