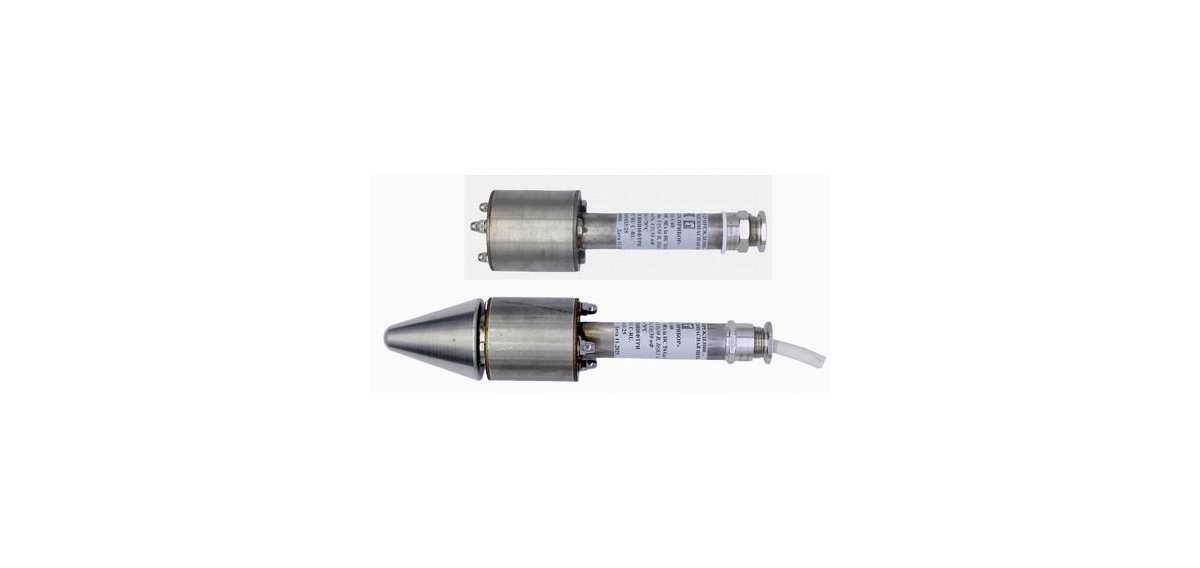

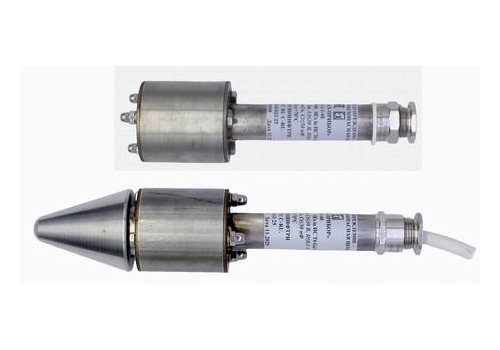

Датчики (Извещатели) контроля уровня жидкости взрывозащищенные, моделей ЕхДВУ(i)-1/40 и ЕхДВУ(i)-1/43.

Извещатели (датчики) предназначены для сигнализации наличия/отсутствия жидкости в заданной точке емкости (колодце, резервуаре, скважине) с выдачей сигнала типа «сухой контакт» (срабатывание геркона извещателя). Принцип действия основан на перемещении поплавка с магнитом относительно геркона. Поплавок охвачен защитным корпусом со съёмной крышкой для доступа к поплавку. Кабель может быть съемным (кабель заказчика, модель ЕхДВУ(i)-1/40) или постоянно присоединенным (кабель производителя, модель ЕхДВУ(i)-1/43). Конструкция извещателя защищена патентом РФ№ 235592.

Извещатели предназначены для эксплуатации с жидкостями неагрессивными к материалам извещателя. Извещатели ЕхДВУ(i) могут эксплуатироваться на взрывоопасных производствах с образованием горючей смеси до категории IIC по ГОСТ 31610.0 в соответствии с присвоенной Ех-маркировкой в емкостях со всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических и пищевых производств и т.п., которые не разрушают эластичные прокладки, кабель и арматуру извещателя. Извещатели выпускаются и в общепромышленном исполнении, индекс в обозначении при заказе – ОП.

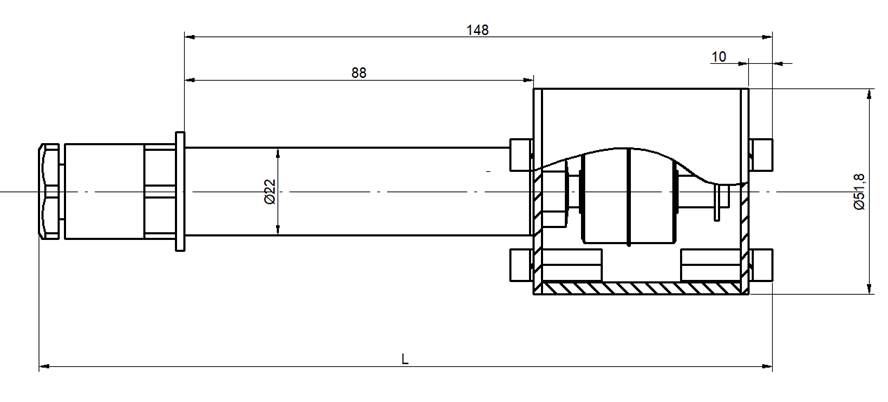

а) штатное исполнение.

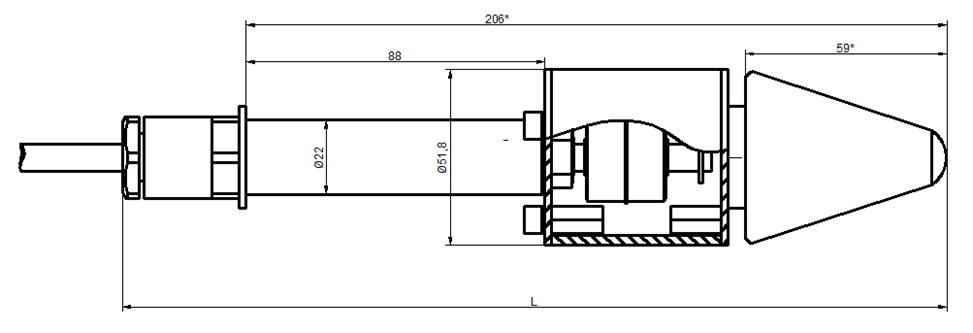

б) исполнение с конусом (опция).

Рис.1 Модель ЕхДВУ(i)-1/40

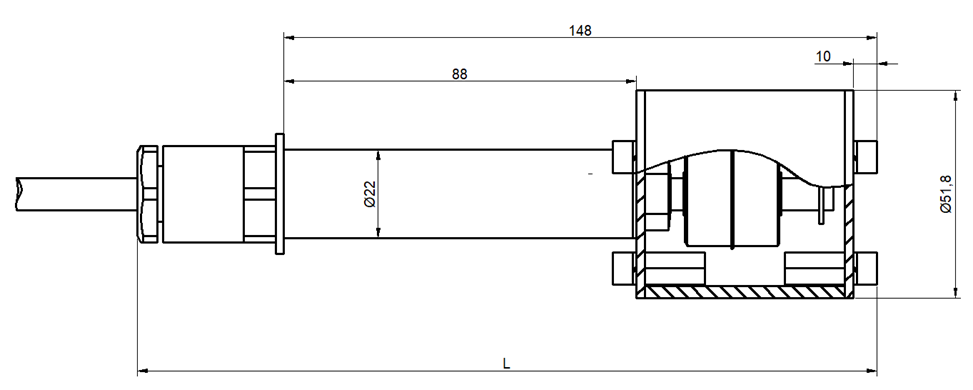

а) штатное исполнение.

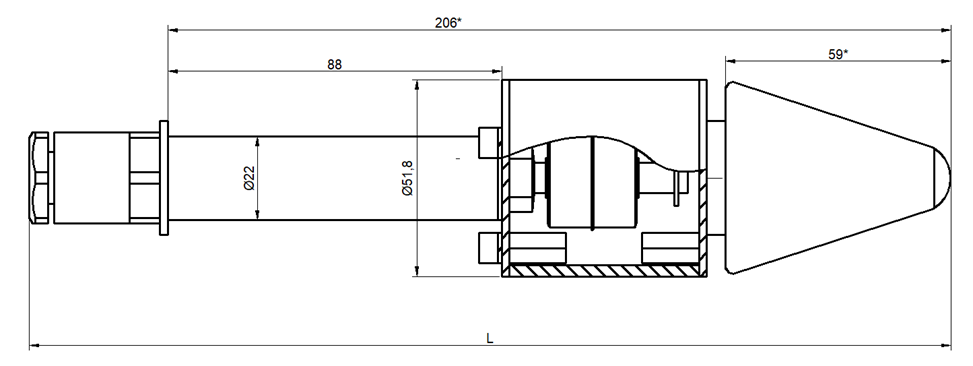

б) исполнение с конусом (опция).

Рис.2. Модели ЕхДВУ(i)-1/43

Технические характеристики.

Таблица 1

Материал корпуса извещателя	Коррозионностойкая сталь (12Х18Н10Т или AISI304)
Тип атмосферы эксплуатации по ГОСТ 15150	II, III, IV (до приморско-промышленной)
Степень защиты от пыли и воды по ГОСТ 14254 (IP) погружной части	IP 66/68
Глубина погружения, м, не более	20 для ЕхДВУ (i)-1/43, 15 для ЕхДВУ (i)-1/40
Маркировка взрывозащиты по ГОСТ 31610.0 моделей ЕхДВУ-1/40(i)	0 Ех ia IIC Т6 Ga или 0 Ех ia IIC Т4...Т5 Ga Х (по заказу). Знак «Х» по п. 14.1 и п. 16.6 ГОСТ 31610.0 о необходимости выбора кабеля по температуре эксплуатации и соответствующего присоединения выводных концов извещателя.
Маркировка взрывозащиты по ГОСТ 31610.0 моделей ЕхДВУ-1/43(i)	0Ех ia IIC Т5…Т6 Ga Х (по заказу) Знак «Х» по п. 14.1 ГОСТ 31610.0 о необходимости соответствующего присоединения выводных концов извещателя и п. 16.6 ГОСТ 31610.0 о необходимости выбора кабеля по температуре эксплуатации.
Температура эксплуатации, °C. В зависимости от температурного класса Т, по заказу.	Т6: -60°C≤ta≤70°C Т5: -60°C≤ta≤85°C Т4: -60°C≤ta≤120°C (со штатным уплотнением из силикона)
Параметры искробезопасной цепи модели ЕхДВУ(i)-1/40 и в ЕхДВУ(i)-1/43	Ii – максимально допустимый ток в искробезопасной цепи, Ii≤0,1 А Ui – максимально допустимое напряжение в искробезопасной цепи Ui≤30 В Рi – максимальная входная мощность в искробезопасной цепи, Рi≤ 2,7 Вт Li – максимальное значение внутренней индуктивности, Li ≤ 10 мкГн Ci – максимальное значение внутренней емкости извещателя, Ci ≤ 50 пФ
Номинальные напряжение (В), ток (А) всех моделей ДВУ(ОП)	DС 180 А,0.7 А АС 230 В,0.5 А Рк≤50 Вт
Класс защиты от поражения током по ГОСТ Р 58696	III для Ех ДВУ(i) I для ДВУ(ОП)
Контакт геркона	Нормально-разомкнутый
Возможность переворота поплавка на 180°	Да (для изменения режима работы геркона на нормально –замкнутый)
Сечение жил подключаемых выводных проводников кабеля извещателя ЕхДВУ-1/40	Штатно 0,2-1,5 мм2– с обжимными гильзами для всех моделей и температур эксплуатации до 120 °C. 0,5-1,5 мм2– с клеммами по заказу для классов Т5-Т6
Длина кабеля для ЕхДВУ-1/43 и ДВУ(ОП) -1/43, м.	30 (по заказу) с шагом 0.2 м.
Вариант конструктивного исполнения кабельных вводов моделей ЕхДВУ-1/40 и ЕхДВУ-1/43 для дальнейшей прокладки (защиты) кабеля на объекте (возможен заказ с конкретной маркой кабельного ввода)	К – для небронированного круглого кабеля Б – для бронированного кабеля ТН1/2 – для кабеля диаметром 4-14мм, проложенного в трубе (наружная резьба на каб. вводе G1/2”-B, труба присоединяется к извещателю по ее внутреннему диаметру) ТВ1/2 – для кабеля диаметром 4-14мм, проложенного в трубе (внутренняя резьба на каб. вводе G1/2”-B), труба присоединяется к извещателю по ее наружному диаметру) Р – для кабеля в металлорукаве
Возможные диаметры присоединяемого кабеля заказчика по поясной изоляции в мм, для модели ЕхДВУ-1/40	4-8 6-12 7-14
Плотность рабочей среды, кг/м3	700…1050
Давление рабочей среды, МПа, не более	0,4
Температура контролируемой жидкости, °C	от-25 до +120 Извещатели не могут быть использованы для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.
Материал уплотнительных прокладок извещателя (внутри и снаружи емкости	Силикон-штатно 1шт,  уплотнительные прокладки из резины  МБС по заказу.
Материал оболочки кабеля подвесного извещателя ЕхДВУ-1/43 (по заказу)	Штатно ПВС 2х0.75 ТУ 16.К01-49-2005 или по заказу
Стойкость к ВВФ	V1 по ГОСТ Р 52931 (группы исполнения) М7 по ГОСТ 30631
Стойкость к сейсмическим воздействиям	9 баллов по шкале MSK-64 ГОСТ 30546.1-98 при установке над нулевой отметкой 35 метров.
Климатическое исполнение	Д3 по ГОСТ Р 52931 (группы исполнения) ХЛ 1.1 по ГОСТ 15150

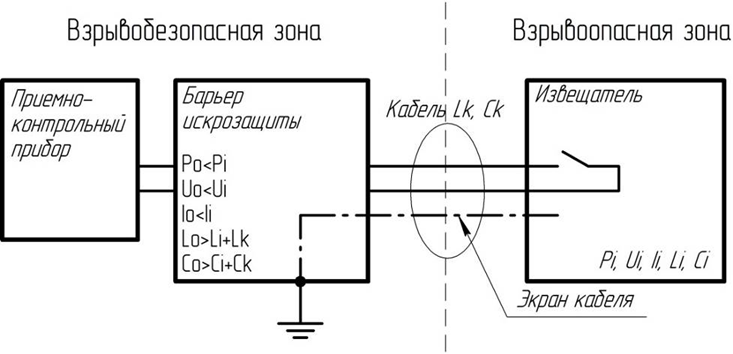

Рис.4. Схема подключения извещателей с видом взрывозащиты искробезопасная цепь (i) по ГОСТ 31610.11 к искроопасным цепям приемно-контрольного прибора (реле уровня, насоса) через барьер искрозащиты ([Exia] IIC), где P, U, I, L и C-мощность, напряжение, ток, индуктивность и ёмкость устройств соответственно.

Порядок формирования записи при заказе.

Общий порядок формирования записи при заказе и тех. документации извещателей

Порядок формирования записи при заказе извещателей

Извещатель ЕхДВУ-1/43–К-20м-РПБЦ.425113.001 ТУ (ОЛ, Конус, К1.5)
                                  1              2    3                       4                                 5

1 – Наименование и модель извещателя согласно Таблице 1 и заказу;

2 – Тип кабельного ввода по таблице 1 (для извещателей: ЕхДВУ(i)-1/40 с указанием диаметра присоединяемого кабеля по поясной изоляции в мм, например, К (6-12), а для извещателей ЕхДВУ(i)-1/43 только тип кабельного ввода, например, Р

К – для небронированного круглого кабеля.

Б – для бронированного кабеля.

ТН1/2 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G1/2”-B, труба присоединяется к извещателю по ее внутреннему диаметру).

ТВ1/2 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G1/2”-B), труба присоединяется к извещателю по ее наружному диаметру).

ТН3/4 – для кабеля проложенного в трубе (наружная резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее внутреннему диаметру).

ТВ3/4 – для кабеля проложенного в трубе (внутренняя резьба на каб.вводе G3/4”-B, труба присоединяется к извещателю по ее наружному диаметру).

Р – для кабеля в металлорукаве.

В скобках диаметр присоединяемого кабеля по поясной изоляции из диапазона размеров 4-8, 6-12, 7-14, 11-20, выбранного кабельного ввода, например, (6-12)

3 – длина кабеля в метрах (только для извещателей с постоянно присоединенным кабелем модели ЕхДВУ(i)-1/43) например, 25м;

4 – Номер технических условий – РПБЦ.425113.001 ТУ;

5 – Опции и уточнения при необходимости

- при заказе кабельного ввода для кабеля в конкретном металлорукаве Р рекомендуется указывать в опциях тип применяемого метало рукава в случае отличия штатного кабельного ввода под метало рукав марки РЗ-ЦХ-10, например, МРПИ 15 (для подбора параметров кабельного ввода под конкретный метало рукав).

- наличие опорных лапок для крепления извещателя в емкости, «ОЛ (чертеж согласуется с Потребителем)

- наличие конуса входного по рис.1 и 2 «Конус»

-марка кабеля для модели ЕхДВУ(i)-1/43 в случае отлично от штатного кабеля марки ПВС 2х0.75, например, Фторопластовый кабель МКФЭФ ТУ 16.К05-007-99

Примеры записи при заказе:

1. Извещатель уровня модели ЕхДВУ(i)-1/40 с кабельным вводом для круглого небронированного кабеля с диаметром по поясной изоляции 6-12 мм

Извещатель ЕхДВУ(i)-1/40-К (6-12)- РПБЦ.425113.001 ТУ

2. Извещатель уровня модели ЕхДВУ(i)-1/43 со штатным кабелем в оболочке из поливинилхлорида, марки ПВС 2х0.75, длиной 25м, с кабельным вводом типа Р, под штатный металорукав марки РЗ-ЦХ-10, к которому Потребитель может присоединить свой металорукав, охватывающий штатный кабель.

Извещатель ЕхДВУ(i)-1/43-Р-25м РПБЦ.425113.001 ТУ

3. То же, но под металорукав марки МРПИ 15

Извещатель ЕхДВУ(i)-1/43-Р-25м РПБЦ.425113.001 ТУ (МРПИ 15)

4. То же, но извещатель дополнительно снабжён крышкой в виде конуса для скважин

Извещатель ЕхДВУ(i)-1/43-Р-25м РПБЦ.425113.001 ТУ (МРПИ 15, Конус)

4. То же, но штатный кабель марки ПВС 2х0.75 заменен на кабель марки МКФЭФ 2х0.5

Извещатель ЕхДВУ(i)-1/43-Р- 25 м-РПБЦ.425113.001 ТУ (МРПИ 15, Конус, МКФЭФ 2х0.5)
